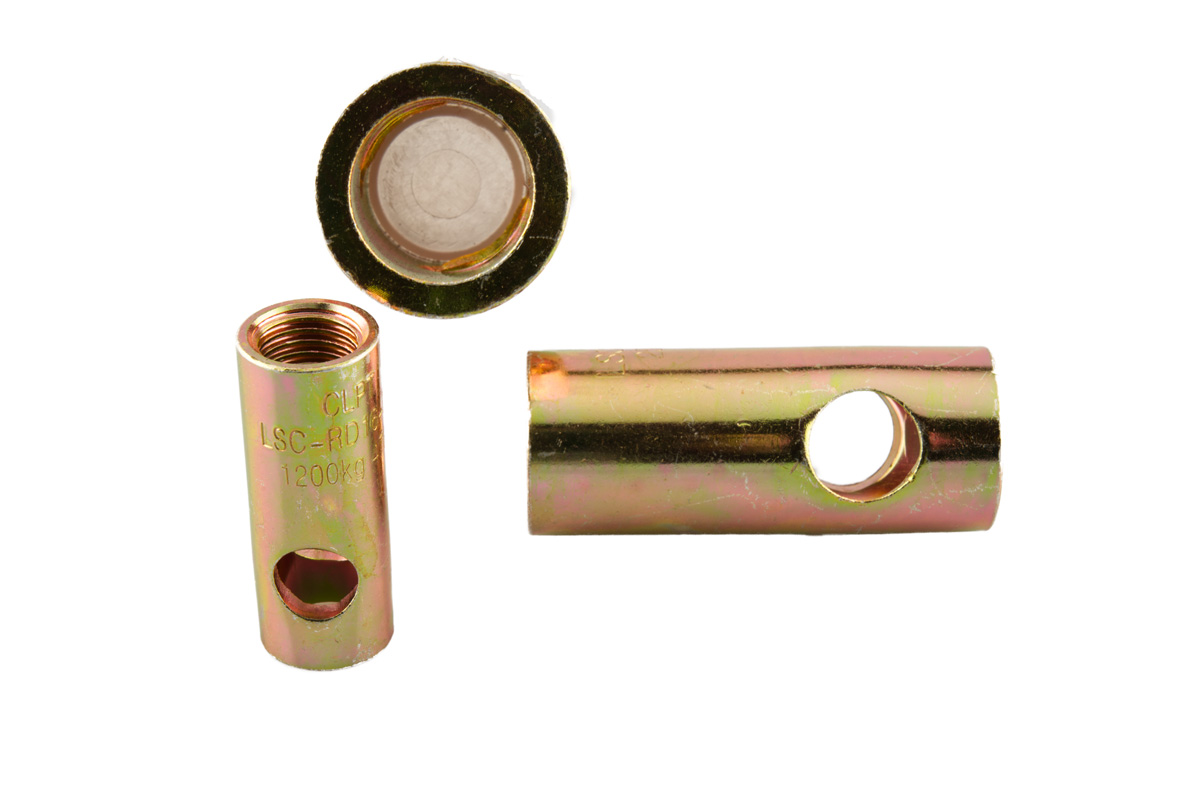

Cette douille de levage est utilisée pour le levage de murs minces en béton préfabriqué ou lors de l'utilisation de béton à faible résistance. Le trou d'ancrage par lequel l'armature supplémentaire est placée assure le transfert correct de la charge dans le béton.
La douille est calculée pour transférer la charge d'ancrage totale de l'élément en béton préfabriqué au moyen de l'armature supplémentaire placée à travers le trou et maintenant un bon contact avec le fond du trou. Le levage se fait dans le sens axial ou selon un angle maximal de 45°. Cet ancrage ne peut pas être utilisé dans les dalles de plancher ou pour les charges de cisaillement.
| LSC | Type de fil M/Rd | Capacité de charge (kg) (*) | Dimensions | (mm) | (mm) |
|---|---|---|---|---|---|
| L x diam. D | c | e | |||
| LSC-M12-040 | 12 | 500 | 40 x 15 | 8 | 22 |
| LSC-M16-055 | 16 | 1.200 | 55 x 21 | 13 | 24 |
| LSC-M20-067 | 20 | 2.000 | 67 x 27 | 15 | 30 |
| LSC-M24-077 | 24 | 2.500 | 77 x 31 | 18 | 36 |
| LSC-M30-105 | 30 | 4.000 | 105 x 40 | 22,5 | 45 |
| LSC-M36-125 | 36 | 6.300 | 125 x 47 | 27,5 | 54 |
(*) Assurez-vous que tous les facteurs de charge ont été pris en compte.
Dimensions et charges utiles sûres pour une résistance du béton de 25 N/mm².
Une tige d'armature doit être insérée dans le trou transversal pour transférer la charge au béton.
| ZP | Electro-zinguée |
| SB | Brute |
| A2 | Acier inoxydable |
