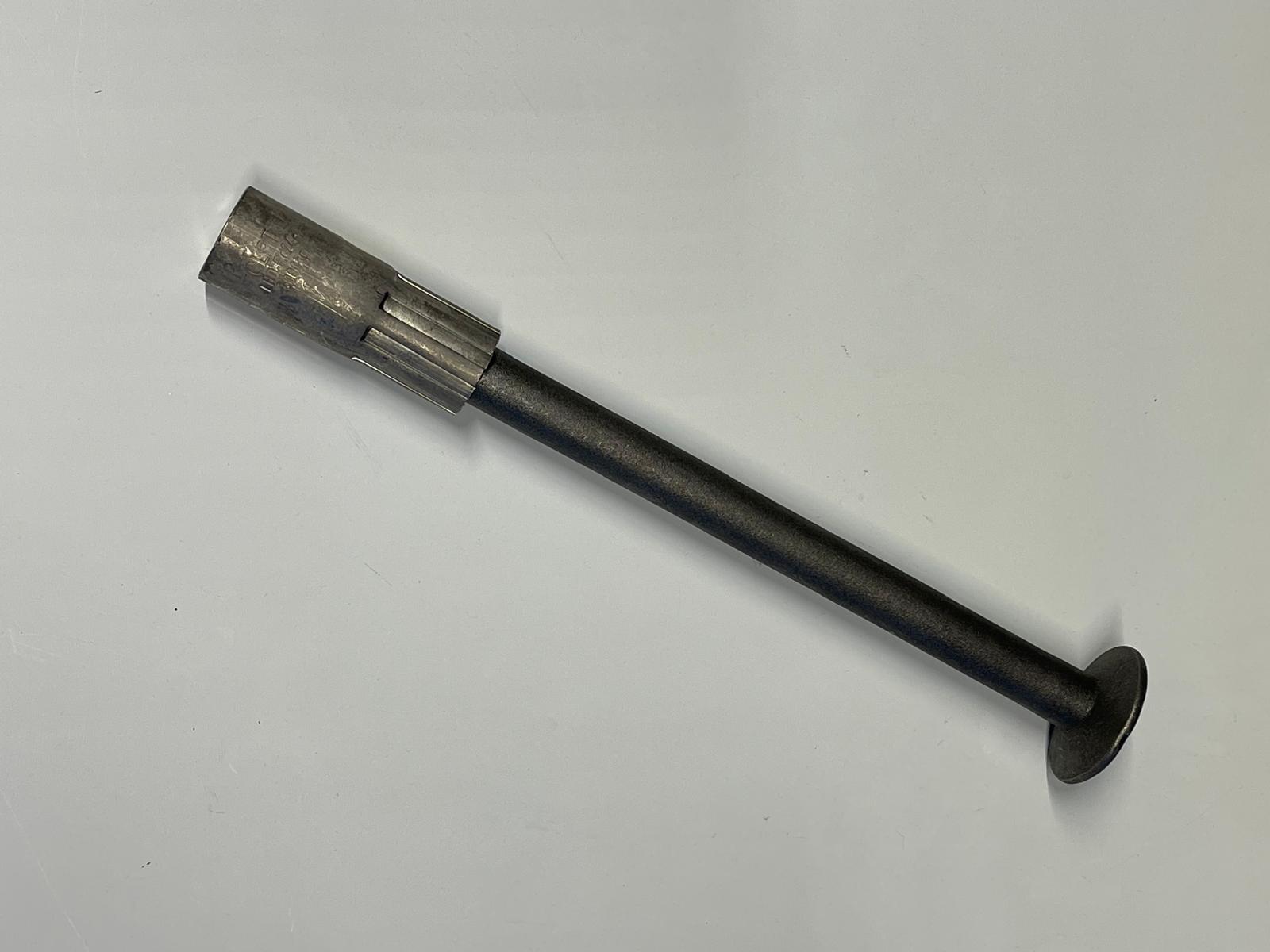

Questo boccola di sollevamento premuto sulla base di un ancoraggio a testa sferica viene utilizzato per il sollevamento di pareti prefabbricate in calcestruzzo da 1,3 tonnellate a 15 tonnellate.
È disponibile con filettatura metrica e tonda. I manicotti sono disponibili anche nella versione in acciaio inox, ma la base rimane sempre nella versione in acciaio. Può sopportare carichi elevati.
LHD | Thread M/Rd | Permissible load (kg) (*) | Dimensioni (mm) L x diam D | e |
D | |
---|---|---|---|---|---|---|
LHD-M12-070 | 12 | 1300 | 70 x 10 | 22 | 20 | |
LHD-M12-100 | 12 | 1300 | 100 x 10 | 22 | 20 | |
LHD-M12-130 | 12 | 1300 | 130 x 10 | 22 | 20 | |
LHD-M12-175 | 12 | 1300 | 175 x 10 | 22 | 20 | |
LHD-M16-090 | 16 | 2500 | 90 x 14 | 27 | 30 | |
LHD-M16-200 | 16 | 2500 | 200 x 14 | 27 | 30 | |
LHD-M20-125 | 20 | 4000 | 125 x 18 | 35 | 40 | |
LHD-M20-257 | 20 | 4000 | 257 x 18 | 35 | 40 | |
LHD-M24-140 | 24 | 5000 | 140 x 20 | 43 | 40 | |
LHD-M24-325 | 24 | 5000 | 325 x 20 | 43 | 40 | |
LHD-M30-185 | 30 | 7500 | 185 x 24 | 56 | 50 | |
LHD-M30-400 | 30 | 7500 | 400 x 24 | 56 | 50 | |
LHD-M36-475 | 36 | 10000 | 475 x 28 | 65 | 60 | |
LHD-M42-550 | 42 | 12500 | 550 x 34 | 80 | 70 | |
LHD-M52-575 | 52 | 15000 | 575 x 38 | 80 | 70 |
(*) Assicurarsi che tutti i fattori di carico siano stati presi in considerazione.
Dimensioni e carichi di lavoro sicuri con una resistenza del calcestruzzo di 25 N/mm².
ZP | Zincato |
A2 | Acciaio inossidabile |
