Questo zanca di sollevamento a due fori viene utilizzato principalmente nelle capriate precompresse e nelle pareti sottili in calcestruzzo. Il foro inferiore serve a inserire un'armatura supplementare per distribuire le forze.
| HAF | Permissible load (kg) Axial (*) | lengte L | afmetingen a |
|
|---|---|---|---|---|
| HAF-025-090 | 2500 | 90 | 30-14-10 | |
| HAF-050-120 | 5000 | 120 | 40-18-15 | |
| HAF-075-160 | 7500 | 160 | 60-26-16 | |
| HAF-100-170 | 10000 | 170 | 60-35-20 | |
| HAF-140-240 | 14.000 | 240 | 80-46-20 |
(*) Assicurarsi che tutti i fattori di carico siano stati presi in considerazione.

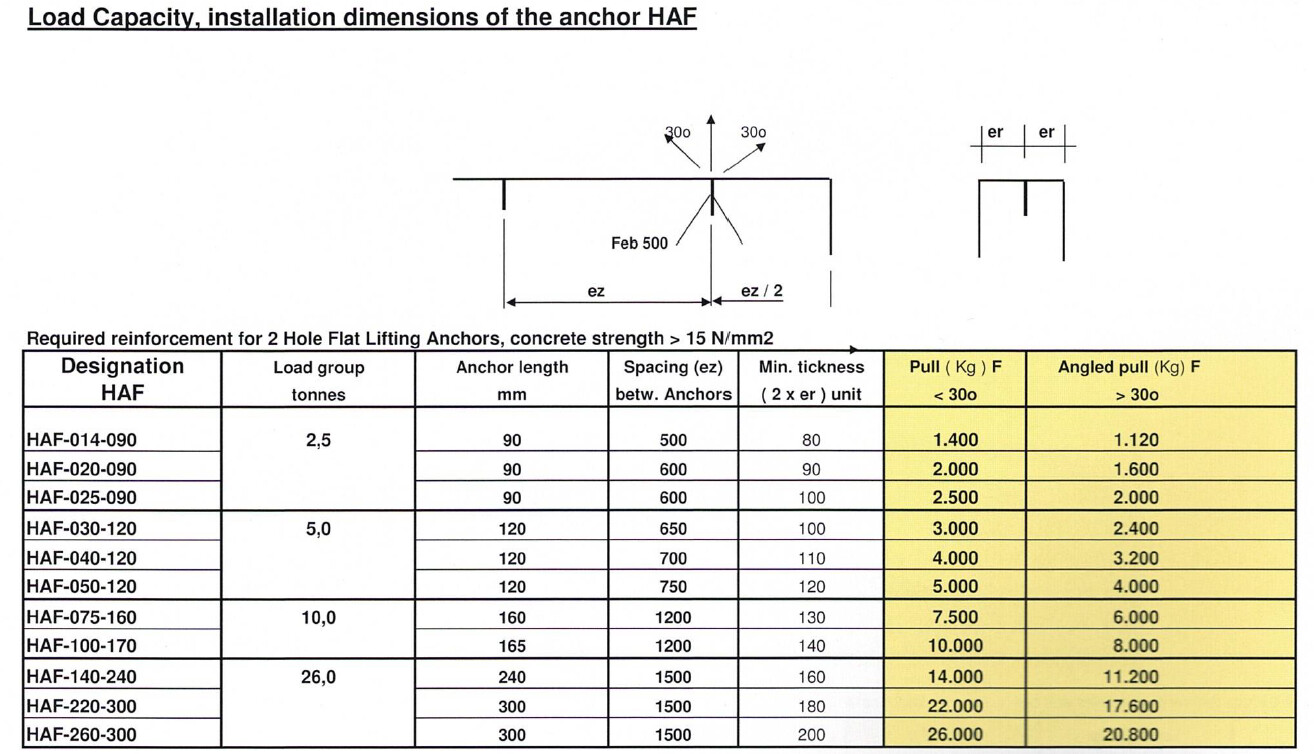

Dimensioni e carichi di lavoro sicuri con una resistenza del calcestruzzo di 25 N/mm².
Per trasferire il carico al calcestruzzo è necessario posizionare barre di armatura aggiuntive.
Il fattore di sicurezza è 3 x il carico di lavoro assiale ammissibile.
| HDG | Zincato a caldo |
| SB | Acciaio non trattato |
