Questo Ancora basculante in acciaio è realizzato per essere gettato nelle strutture di pareti e divisori, colonne.
Serve per il sollevamento di queste strutture, dove la struttura deve essere inclinata durante il sollevamento senza danneggiare il calcestruzzo. I fori supplementari nella parte inferiore servono per un rinforzo aggiuntivo a forma di baffi, distribuendo così il carico su tutta la struttura.

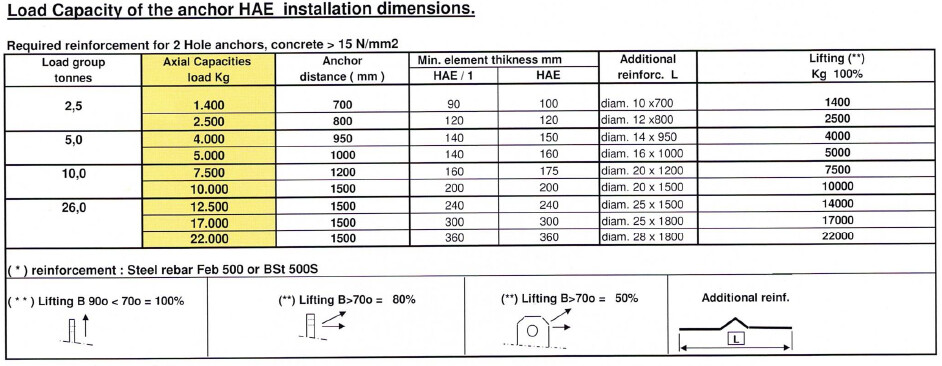

| HAE | Permissible load (kg) Axial (*) | lengte L | Dimensioni A | spessore | |
|---|---|---|---|---|---|
| HAE-014-200 | 1400 | 200 | 55 | 6 | |
| HAE-025-230 | 2500 | 230 | 55 | 10 | |
| HAE-050-290 | 5000 | 290 | 70 | 15 | |
| HAE-075-320 | 7500 | 320 | 95 | 16 | |
| HAE-100-390 | 10000 | 390 | 95 | 20 | |
| HAE-125-500 | 12500 | 500 | 148 | 20 | |
| HAE-170-500 | 17000 | 500 | 148 | 25 | |
| HAE-220-500 | 22000 | 500 | 148 | 30 |
(*) Assicurarsi che tutti i fattori di carico siano stati presi in considerazione.
Dimensioni e carichi di lavoro sicuri con una resistenza del calcestruzzo di 25 N/mm².

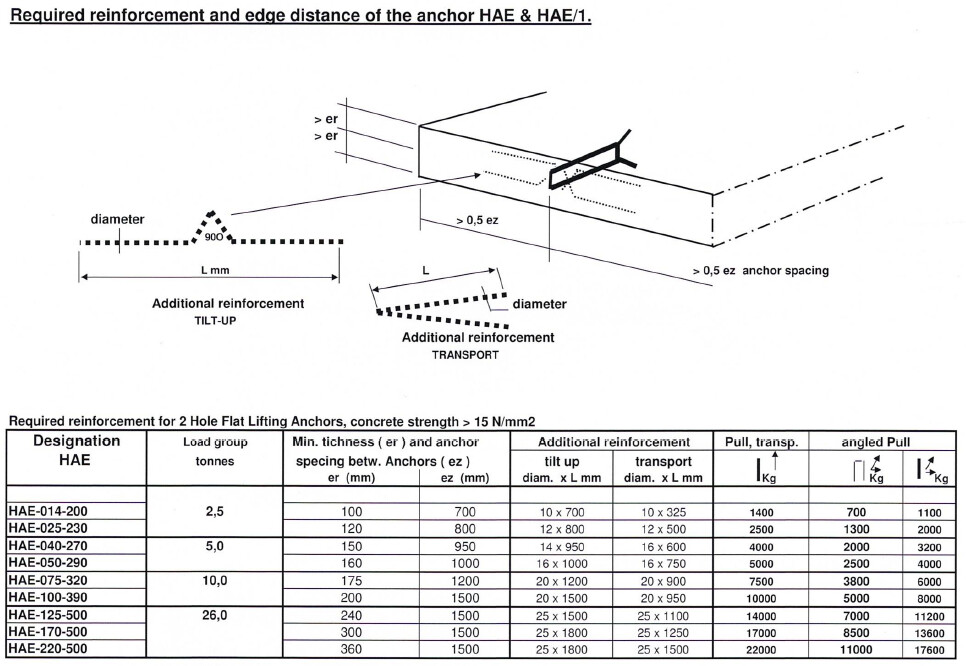

Per trasferire il carico al calcestruzzo è necessario posizionare barre di armatura aggiuntive.
Il fattore di sicurezza è 3 x il carico di lavoro assiale ammissibile.
| HDG | Zincato a caldo |
| SB | Acciaio non trattato |
